D-Link DSL-2640B (HW version B3)

Pagina di configurazione

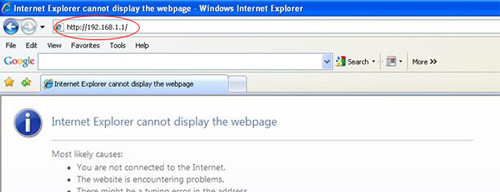

Apri il tuo browser preferito (es. Internet Explorer) e digita l'indirizzo http://192.168.1.1 per accedere alla pagina di configurazione del modem router.

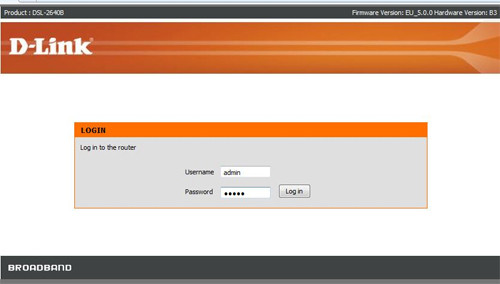

Sarà visualizzata la seguente pagina di autenticazione.

Inserisci user e password:

• Username: admin
• Password: admin

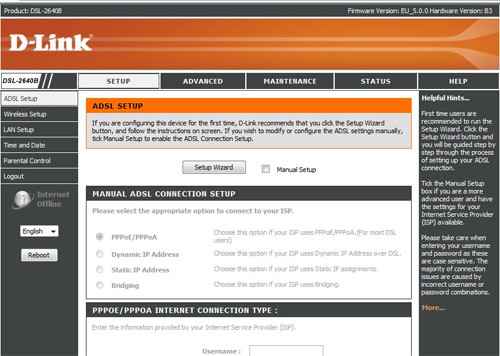

Prima di avviare la configurazione, si visualizzerà la seguente pagina.

È possibile procedere alla configurazione, impostando direttamente i parametri tramite l'opzione Manual Setup oppure utilizzando l'opzione Setup Wizard. Entrambe le opzioni permettono di impostare i parametri necessari per l'attestazione alla rete Fastweb.

Il Setup Wizard guida l'utente, attraverso step e schermate successive, nella configurazione degli stessi parametri previsti nell'unica pagina di Manual Setup.

Configurazione attraverso l'opzione Manual Setup

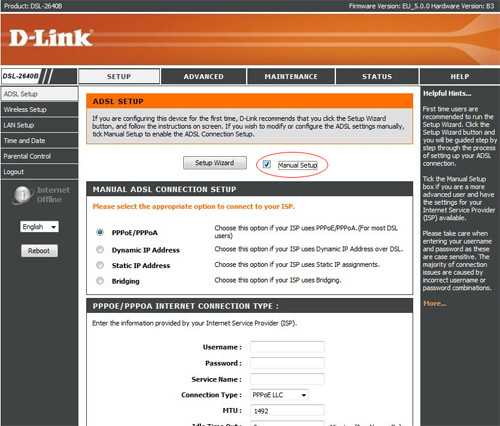

Nella pagina iniziale spunta la voce Manual Setup.

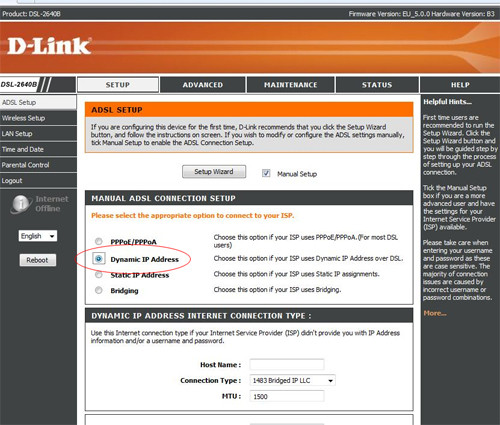

Viene così abilitata la configurabilità delle altre sezioni presenti all'interno della stessa pagina web. Nella sezione MANUAL ADSL CONNECTION SETUP, seleziona l'opzione Dynamic IP Adress.

Nel blocco immediatamente successivo, è visualizzata automaticamente la sezione DYNAMIC IP ADDRESS INTERNET CONNECTION TYPE in cui compare come tipologia di connessione l'opzione corretta, ossia 1483 Bridged IP LLC. Non è necessario modificare il valore di MTU, rispetto al default pre-impostato, nè compilare il campo Hostname.

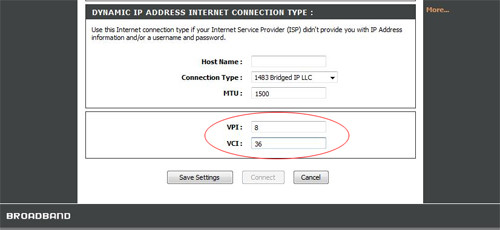

Nell'ultima sezione, inserire i valori di VPI / VCI:

• VPI: 8
• VCI: 36

Clicca su Save Settings per salvare le impostazioni.

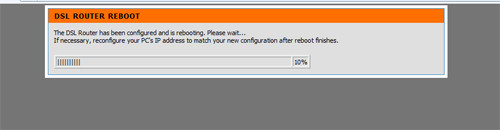

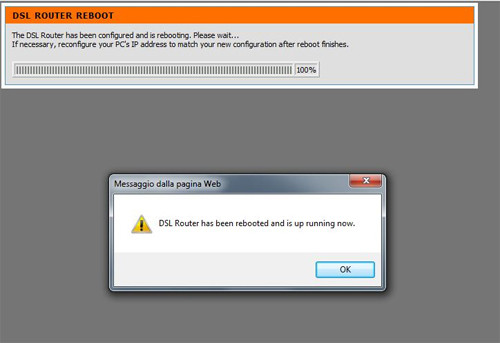

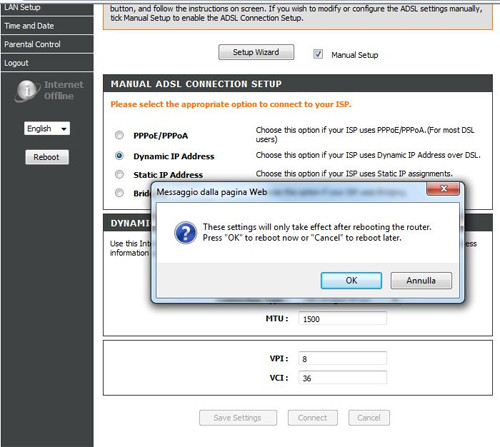

Conferma, con Ok, il reboot dell'apparato. Al termine del reboot proseguire cliccando su OK.

Si ritorna alla pagina iniziale di autenticazione. Il simbolo di Internet risulta ora in connected e lo verifichi nella sezione a sinistra di ciascuna pagina di configurazione.

Riaccedi all'apparato e verifica se è connesso correttamente alla rete Fastweb e pronto per l'utilizzo: Apparato non connesso -> Apparato connesso e pronto all'utilizzo.

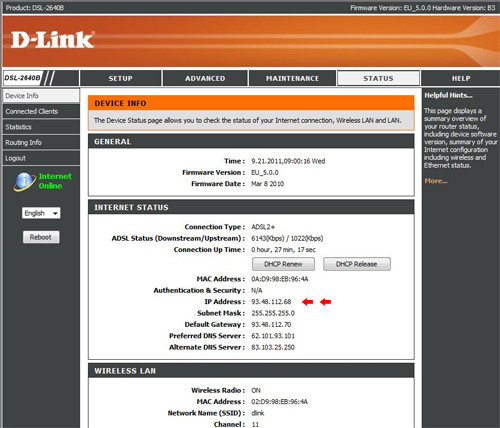

È possibile visualizzare, sulla pagina Status, gli indirizzi assegnati dai server di rete al modem router (in corrispondenza di IP Address) e gli indirizzi dei server DNS (Preferred DNS Server e Alternate DNS Server). Gli indirizzi riportati nello screenshot sono esempi puramente indicativi.

Configurazione attraverso l'opzione Setup Wizard

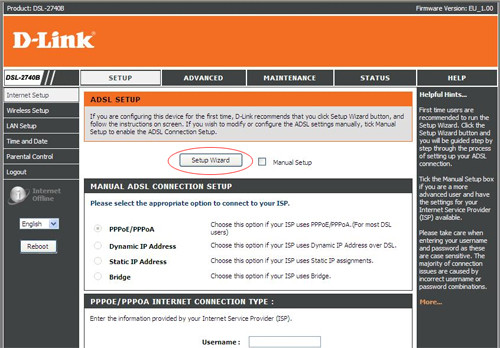

Nella pagina iniziale clicca su Setup Wizard senza apporre flag in corrispondenza della voce Manual Setup.

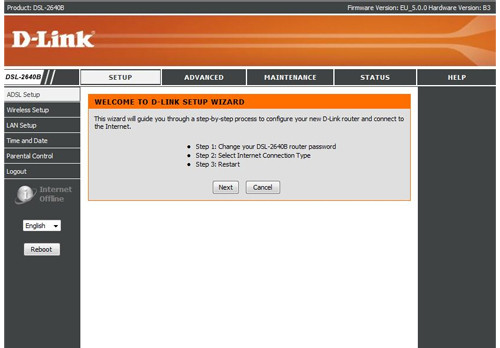

Viene presentata la sequenza di passi configurativi che costituiscono il Wizard.

Clicca su Next per avviare la procedura di configurazione guidata. Prosegui nella configurazione del passo 1, in cui viene data la possibilità di modificare le credenziali di accesso alla pagina di configurazione rispetto a quelle pre-impostate di default (admin/admin), fino ad arrivare allo step 2 relativo alle impostazioni di rete.

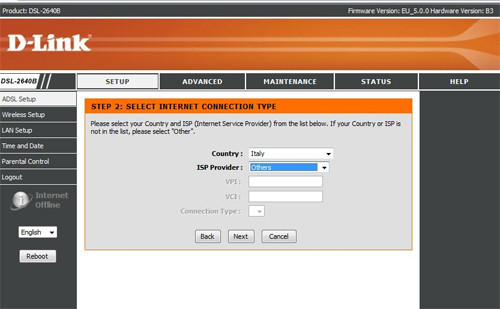

Configura i parametri di rete, selezionando le seguenti voci:

• Country: Italy
• ISP Provider: Others (se non presente Fastweb nell'elenco degli ISP, altrimenti seleziona Fastweb, in modo che i successivi parametri vengano automaticamente inseriti)

Quindi clicca su Next.

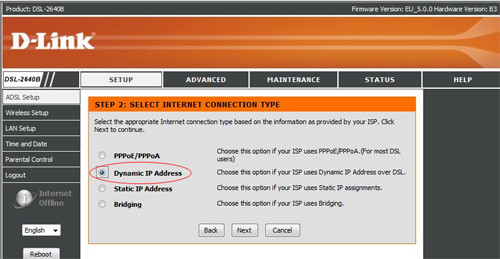

Seleziona, come Connection Type, l'opzione Dynamic IP Address.

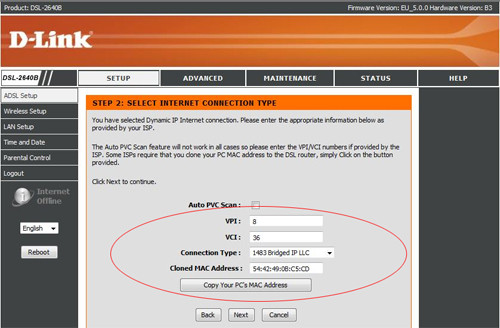

Nella schermata successiva, effettua le seguenti configurazioni:

• VPI: 8
• VCI: 36
• Connection Type: 1483 Bridged IP LLC

Prima di cliccare su Next, cancella le informazioni contenute nel campo Cloned MAC Address (non cliccare su Copy Your PC's MAC Address).

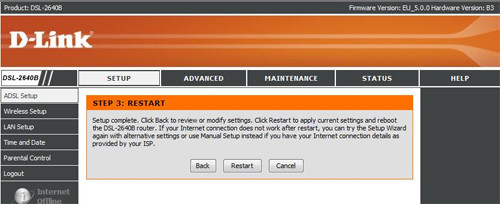

Al termine della procedura guidata, clicca su Restart.

Al termine del riavvio, prosegui cliccando su OK.

Si ritorna alla pagina iniziale di autenticazione. Il simbolo di Internet risulta ora in connected e lo verifichi nella sezione a sinistra di ciascuna pagina di configurazione.

Riaccedi all'apparato e verifica se è connesso correttamente alla rete Fastweb e pronto per l'utilizzo: Apparato non connesso -> Apparato connesso e pronto all'utilizzo.

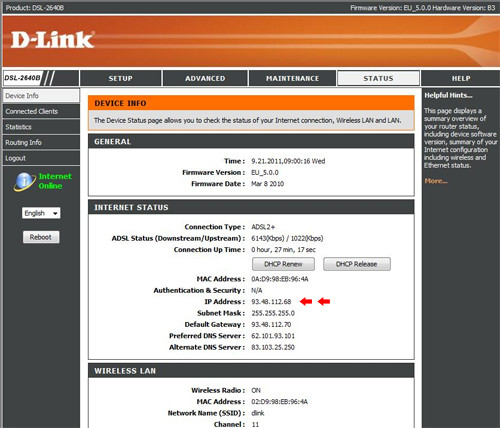

È possibile visualizzare, sulla pagina Status, gli indirizzi assegnati dai server di rete al modem router (in corrispondenza di IP Address) e gli indirizzi dei server DNS (Preferred DNS Server e Alternate DNS Server). Gli indirizzi riportati nello screenshot sono esempi puramente indicativi.

Verificare la versione firmware

Per verificare la versione firmware dell'apparato, controlla l'indicazione presente in alto a destra in ciascuna pagina di configurazione.

Configurazione tramite CD di installazione

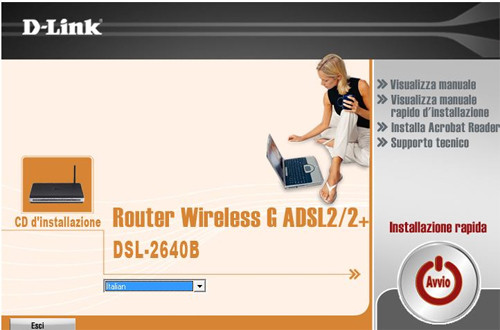

Inserisci ed avvia il CD.

Fai partire la configurazione, cliccando su Avvio.

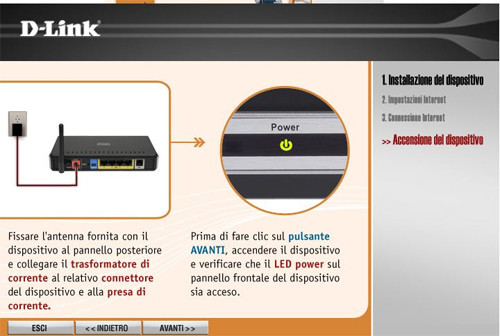

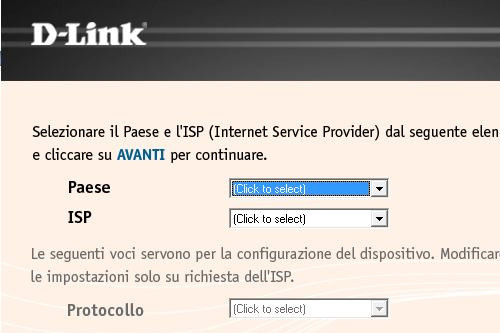

Dopo i primi passi in cui vengono date istruzioni per il corretto collegamento dei cavi e per l'eventuale modifica della password di accesso alla pagina di configurazione, si arriva alla sezione relativa alle impostazioni di rete.

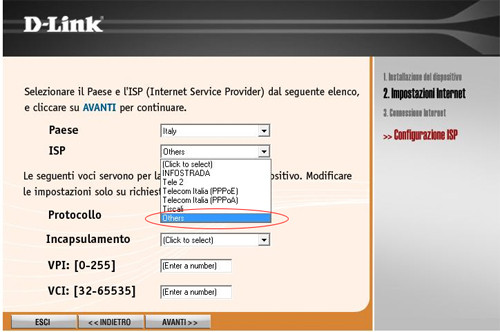

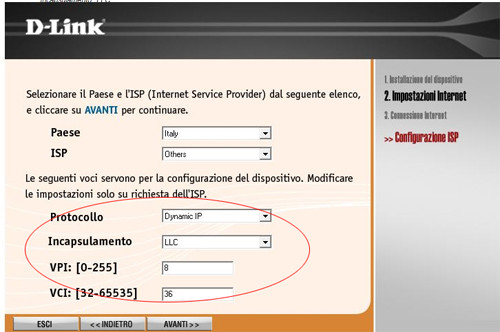

Configura i parametri di rete selezionando le seguenti voci:

• Paese: Italy
• ISP: Others (se non presente Fastweb nell'elenco degli Internet Service Provider)

Completa poi nel seguente modo le configurazioni:

• Protocollo: Dynamic IP
• Incapsulamento: LLC
• VPI: 8
• VCI: 36

Se nell'elenco degli ISP è presente Fastweb, seleziona Fastweb in modo che i successivi campi vengano automaticamente compilati. Nelle ultime sezioni il Wizard guida l'utente nell'impostazione dei parametri Wi-Fi.

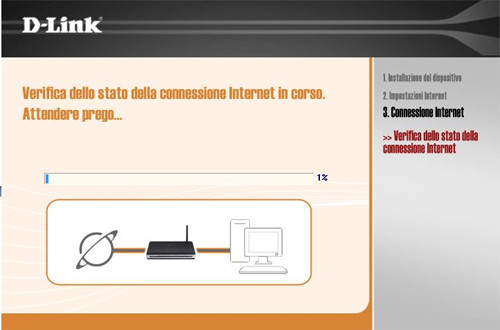

Clicca al termine su "Avanti", per confermare la configurazione ed avvia la procedura di verifica dello stato della connessione.

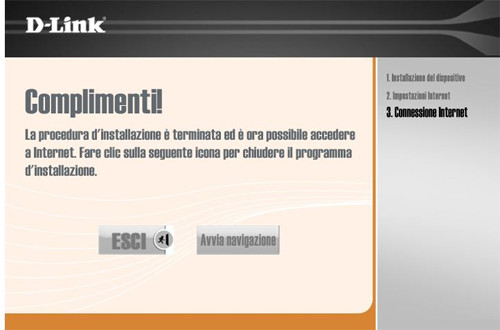

Viene quindi confermato il completamento delle operazioni di configurazione. Clicca su "Avvia navigazione" per lanciare il browser per la connessione ad Internet.
